Installation d'une pompe immergée dans le puits

Message par saturday le Sam Sep 21, 2013 4:18 pm

Installation d'une pompe immergée dans le puits

Profondeur du puits: 15m + 2m d'eau. Il faut donc choisir une pompe immergée. En effet, une pompe de surface ne peut aspirer qu'à 6 ou 7 mètres au maximum. Dommage car elles sont beaucoup moins cher. Des solutions existent. J'aurais pu la placer sur une tablette au dessus de l'eau mais il fallait descendre dans le puits, en plus d'autres contraintes ( corps inox pour résister à l'humidité = coût identique à une pompe immergée...etc).

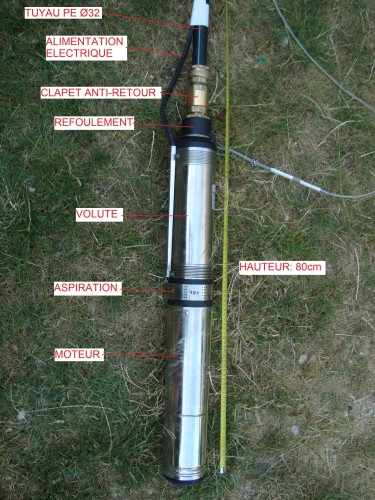

Voila la pompe:

_ Pompes centifuges à plusieurs volutes en série permettant une pression maxi de 7bar donc 70m de hauteur maxi de refoulement. Pour les pompes centrifuges, plus la pression est élevée, plus le débit est faible. Le débit maxi est disponible à la plus faible pression.

_ Moteur électrique 220V-1100W

_ Au refoulement => clapet anti retour qui évitera à la pompe de dévirer.

_ Tuyau d'évacuation: PE en Ø 32

_ Raccords filetés. étanchéité à la pate + filasse






C'est terminé. Pas évident de fixer le PE rempli d'eau sur la poutre. C'est lourd! Une lecture de pression permet de voir ou on se situe sur la courbe de fonctionnement de la pompe. Là j'ai 4bar maxi. Le tuyau transparent est un débit nul qui créé en permanence un petit débit de circulation, ce qui évite à l'eau de chauffer dans la pompe quand tous les robinets sont fermés.
il faudra mieux démarrer avec le refoulement quasi fermé.
DSC08521

Il s'agit d'une installation simple. Par la suite, on peut ajouter un pressostat qui démarre la pompe et l'arrête lorsqu'on ouvre/ferme un robinet et protège la pompe en l'arrêtant en cas de manque d'eau. On peut aussi ajouter une réserve d'eau qui évitera de trop nombreux démarrages (30/ heures maxi).



14-03-2011: 1er hiver passé. Je n'avais rien démonté ni isolé. L'inétancheité de mes raccords en sortie de pompe vidange l'installation en 1 journée, ce qui est finalement une très bonne protection anti-gel!! (-15°C mini cette hiver)

Nul besoin d'ajouter un démarrage par pressostat, le débit nul fonctionne très bien et est largement suffisant pour mon usage.

05-03-2012: Bientôt 2 ans que la pompe est installée. Elle n'a pas fonctionné de l'hiver mais a démarré sans problèmes à l'arrivée des beaux jours. Je ne l'ai encore jamais remonté pour l'inspecter. Elle a tourné à plusieurs reprises pendant une journée entière presqu'en permanence sur débit nul ( bétonnière). R.A.S
